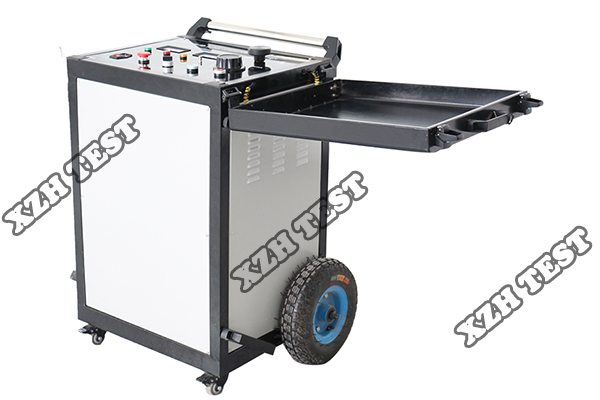

XHHV系列推車式高壓脈沖發生器主要用于低高壓電纜故障試驗中的沖擊放電和耐壓試驗。該儀器是集成直流高壓電源、儲能電容器、放電球裝置于一體的實驗儀器。
操作方法：
1.打開AC 220V電源。
2.打開電源開關，電源指示燈亮內部風扇啟動。
3.檢查零位置指示燈是否亮起，如果等不亮，則將壓力調節旋鈕逆時針旋轉至零。按開始按鈕高壓啟動，紅色高壓指示燈亮起。
4.選擇正確的工作模式，一般測試電纜故障測試時選擇循環模式，此時可以聽到內部電機工作聲音；當選擇單次模式時，您可以隨時觸發單個手動按鈕。選擇直流模式WV，系統將自動進入耐壓模式，在進行耐壓測試時，請緩慢升壓。
5.開始增壓，轉動壓力旋鈕，緩慢增加壓力，直至故障點擊穿放電。電壓表和電流表具有放電指針擺動。

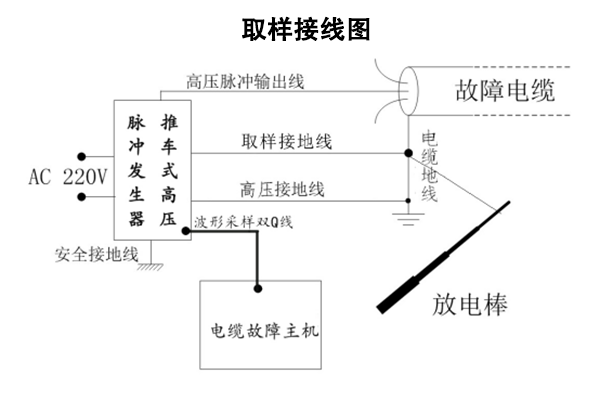

6.連接主機以采樣波形并分析波形。
7.實驗結束后，首先逆時針將電壓調整致零位，降低電壓，然后按停止按鈕。建議在按下停止電壓之前降低電壓。在緊急情況下，您可以直接按停止按鈕,然后將電壓鈕調至零。
8.切斷高壓后，為了人身安全，在斷開電線之前先用放電棒對電纜放電，然后用地線直接將線電纜短接。
注意:
1.如果在測試期間出現問題，您可以通過按‘停止’按鈕或關閉電源開關來保證安全。
2.無論測試什么，在拆下高壓線之前，必須將測試電纜放電以確保人身安全。
